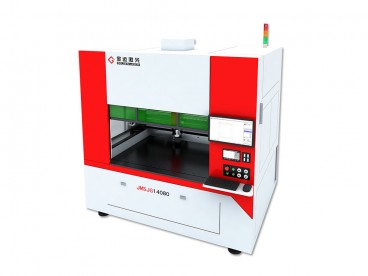

Augstas precizitātes CO2 lāzergriešanas mašīna
Modeļa Nr.: JMSJG sērija
Ievads:
Šī augstas precizitātes CO₂ lāzergriešanas iekārta ar marmora apstrādes platformu nodrošina augstu stabilitātes pakāpi iekārtas darbībā. Precīza skrūve un pilns servo motora piedziņa nodrošina augstu precizitāti un ātrgaitas griešanu. Pašizstrādāta redzes kameru sistēma drukātu materiālu griešanai.
Mašīnas funkcijas
Mašīnas struktūra
Mašīna ir pilnībā slēgta konstrukcija ar priekšējām un aizmugurējām atlokāmām durvīm vai kreisajā un labajā pusē kustīgām durvīm, lai nodrošinātu darba drošību un darba vidi bez lāzera dūmu piesārņojuma.
Mašīnas pamatnes rāmis
Tērauda metināts pamatrāmis, novecošanas apstrāde, augstas precizitātes CNC darbgaldu apstrāde. Vadotņu sliežu montāžas virsma ir apstrādāta ar čugunu, lai nodrošinātu kustības sistēmas montāžas precizitāti.
Apstrādes režīms
Lāzera ģenerators ir fiksēts; griešanas galviņu precīzi pārvieto XY ass portāls, un lāzera stars ir vertikāls attiecībā pret izejmateriāla virsmu.
Kustību vadība
GOLDENLASER neatkarīgi izstrādātā slēgtās cilpas daudzu asu kustības vadības sistēma var pielāgot servomotora rotācijas leņķi atbilstoši magnētiskās skalas atgriezeniskās saites datiem; tā atbalsta redzes un MES sistēmu pieslēgšanu.
Mašīnas priekšrocības
Specifikācijas
| Lāzera tips | CO2 stikla lāzers / RF metāla lāzers |
| Lāzera jauda | 30 W ~ 300 W |
| Darba zona | 500x500 mm, 600x600 mm, 1000x100 mm, 1300x900 mm, 1400x800 mm |
| XY ass pārraide | Precīza skrūve + lineāra vadotne |
| XY ass piedziņa | Servo motors |
| Pārpozicionēšanas precizitāte | ±0,01 mm |
| Griešanas precizitāte | ±0,05 mm |
| Barošanas avots | Vienfāzes 220 V, 35 A, 50 Hz |
| Atbalstīts grafiskais formāts | PLT, DXF, AI, DST, BMP |
Programmatūras priekšrocības
• Viegli lietojams, lietotājam draudzīgs darba interfeiss.
• Bezsaistes un tiešsaistes iespējas var savstarpēji aizvietot jebkurā laikā.
• Pielietojams Windows saderīgai programmatūrai, piemēram, CorelDRAW, CAD, Photoshop, Word, Excel u. c., izdrukā izvadi tieši bez konvertēšanas.
• Programmatūra ir saderīga ar AI, BMP, PLT, DXF, DST grafikas formātiem.
• Spējīgs veikt daudzlīmeņu slāņveida apstrādi un definētas izvades secības.
• Dažādas ceļa optimizācijas funkcijas, pauzes funkcija apstrādes laikā.
• Dažādi grafikas un apstrādes parametru saglabāšanas un atkārtotas izmantošanas veidi.
• Apstrādes laika novērtēšanas un izmaksu budžeta veidošanas funkcijas.
• Sākuma punktu, darba ceļu un lāzera galvas apstāšanās pozīciju var iestatīt atbilstoši dažādām procesa vajadzībām.
• Ātruma regulēšana reāllaikā apstrādes laikā.
• Strāvas padeves pārtraukuma aizsardzības funkcija. Ja apstrādes laikā pēkšņi tiek pārtraukta strāvas padeve, sistēma var atcerēties pārtraukuma punktu un ātri to atrast, kad strāvas padeve tiek atjaunota, un turpināt apstrādi.
• Individuāli procesa un precizitātes iestatījumi, lāzera galvas trajektorijas simulācija griešanas secības vienkāršai vizualizācijai.
• Attālās palīdzības funkcija problēmu novēršanai un apmācībai attālināti, izmantojot internetu.
Lietojumprogrammu nozare
• Membrānas slēdži un tastatūras
• Elastīga vadoša elektronika
• EMI, RFI, ESD ekranēšana
• Grafiskie pārklājumi
• Priekšējais panelis, vadības panelis
• Rūpnieciskās etiķetes, 3M lentes
• Blīves, starplikas, hermētiķi un izolatori
• Folijas automobiļu rūpniecībai
• Aizsargplēve
• Līmlente
• Apdrukāta funkcionālā folija
• Plastmasas plēve, PET plēve
• Poliestera, polikarbonāta vai polietilēna folija
• Elektroniskais papīrs
Lāzergriešanas paraugi
Noskatieties augstas precizitātes CO2 lāzergriešanas darbību!
Augstas precizitātes CO2 lāzergriešanas mašīna membrānas panelim
Galvenie tehniskie parametri
| Lāzera tips | CO2 stikla lāzers / CO2 RF metāla lāzers |
| Lāzera jauda | 30 W ~ 300 W |
| Darba galds | Alumīnija sakausējuma negatīvā spiediena darba galds |
| Darba zona | 500x500 mm / 600x600 mm / 1000x800 mm / 1300x900 mm / 1400x800 mm |
| Mašīnas korpusa struktūra | Metināts pamatrāmis (novecošanas apstrāde + apdare), slēgta apstrādes zona |
| XY ass pārraide | Precīza skrūve + lineāra vadotne |
| XY ass piedziņa | Servo motora piedziņa |
| Platformas līdzenums | ≤80 µm |
| Apstrādes ātrums | 0–500 mm/s |
| Paātrinājums | 0–3500 mm/s² |
| Pārpozicionēšanas precizitāte | ±0,01 mm |
| Griešanas precizitāte | ±0,05 mm |
| Optiskā struktūra | Lidojošā optiskā ceļa struktūra |
| Vadības sistēma | GOLDENLASER daudzu asu slēgtas cilpas vadības sistēma |
| Kamera | 1,3 megapikseļu industriālā kamera |
| Atpazīšanas režīms | Zīmes reģistrācija |
| Atbalstītie grafikas formāti | AI, BMP, PLT, DXF, DST utt. |
| Barošanas avots | Vienfāzes 220 V, 35 A, 50 Hz |
| Citas iespējas | Šūnveida/naža sloksnes darba galds, ruļļu-ruļļu struktūras griešanas sistēma |
Zelta lāzera augstas precizitātes CO2 lāzergriešanas mašīnu sērijas modeļi
| Modeļa Nr. | Darba zona |
| JMSJG-5050 | 500 x 500 mm (19,6 collas x 19,6 collas) |
| JMSJG-6060 | 600 x 600 mm (23,6 collas x 23,6 collas) |
| JMSJG-10010 | 1000 x 1000 mm (39,3 collas x 39,3 collas) |
| JMSJG-13090 | 1300 x 900 mm (51,1 collas x 35,4 collas) |
| JMSJG-14080 | 1400 x 800 mm (55,1 collas x 31,5 collas) |
Lietojumprogrammu sektori
Membrānas slēdži un tastatūras, elastīga vadoša elektronika, EMI, RFI, ESD ekranēšana, grafiskie pārklājumi, priekšējais panelis, vadības panelis, rūpnieciskās etiķetes, 3M lentes, blīves, starplikas, blīvējumi un izolatori, folijas automobiļu rūpniecībai utt.
- Aizsargplēve
- Līmlente
- Apdrukāta funkcionālā folija
- Plastmasas plēve, PET plēve
- Poliestera, polikarbonāta vai polietilēna folija
- Elektroniskais papīrs
Lai iegūtu plašāku informāciju, lūdzu, sazinieties ar goldenlaser. Jūsu atbildes uz tālāk minētajiem jautājumiem palīdzēs mums ieteikt vispiemērotāko iekārtu.
1. Kāda ir jūsu galvenā apstrādes prasība? Lāzergriešana vai lāzergravēšana (lāzera marķēšana) vai lāzerperforēšana?
2. Kāds materiāls ir nepieciešams lāzerapstrādei?Kāds ir materiāla izmērs un biezums?
3. Kāds ir jūsu gala produkts?(lietojumprogrammu nozare)?
